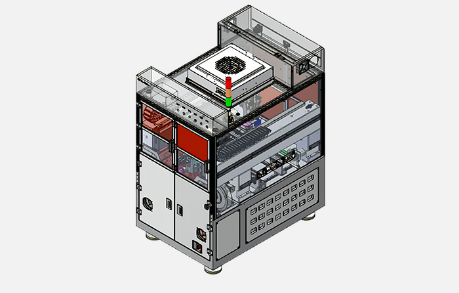

自动贴胶机
功能介绍
用于柔性FPC背胶贴合制程
实现FPC物料件由载具承载，经传输轨道运送至贴合工位，贴装头移动至Feeder支撑台位置吸取背胶，再移动至贴合工位将背胶贴附于软板料件，重复循环动作。
采用CCD自动对位校正、成品自动检测识别OK&NG品。机台运行感测图形化实时监控(轴控、压力、真空气压)。支持生产数量实时反馈、支持生产信息追溯实时监控。
序号 | 项目 | 参数 |
| 1 | 外形尺寸 | L1000mm*W1450mm*H1800mm |
| 2 | 贴合速度 | 智能音箱等3C产品 |
| 3 | C/T | 纯贴合：0.9sec/pcs(不含进出板与扫描) 扫描：0.4 sec/点 进出板:2.4sec |
| 4 | 设备贴合精度 | ±0.05mm / Cpk≧1.33(标准片) |
| 5 | 轨道可调整范围 | 350mm(L)*460mm(W)*10mm(H)～ 180mm(L)*180mm(W)*3mm(H) |
| 6 | 背胶尺寸范围 | 1.2mm*1.2mm～63mm*35mm |
| 7 | 吸嘴数量(个) | 2 |
| 8 | 电源要求 | 220V， 50Hz，5kw |
| 9 | 气源要求 | ≥0.5MPa |
